产品中心

聚氨酯加固

更新时间：2023-04-12

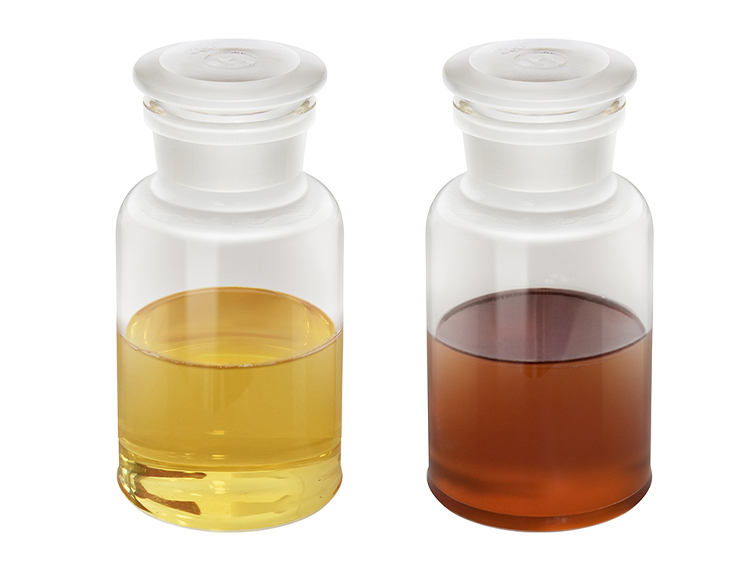

JG PU型煤矿加固煤岩体用聚氨酯材料由 A 组份、B 组份组成，A 组份是淡黄色的液体，为机高分子混合物，该材料主要成分为聚醚多元醇；B 组份是一种棕褐色清亮液体，为有机高分子混合物，该材料主要成分为聚合 MDI。

7*24小时咨询电话

18168690397

产品详情

1 产品简介

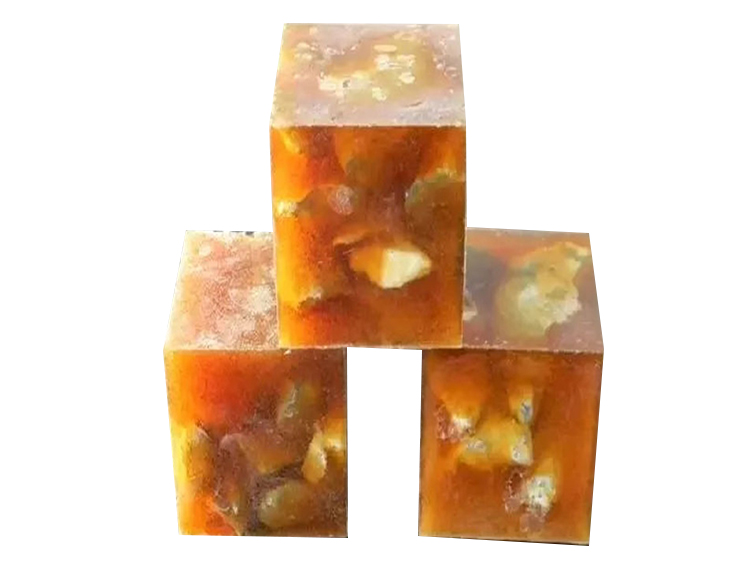

JG PU型煤矿加固煤岩体用聚氨酯材料由 A 组份、B 组份组成，A 组份是淡黄色的液体，为机高分子混合物，该材料主要成分为聚醚多元醇；B 组份是一种棕褐色清亮液体，为有机高分子混合物，该材料主要成分为聚合 MDI。A 组份、B 组份按体积比 1:1 混合固化后生成的固结体具有力学性能高的特点，可有效将原来松散、破碎、不连续的煤岩体胶结成连续、完整的固结体，能快速有效地解决片帮及冒顶问题，改变煤岩体应力分布情况，提高煤岩体承重能力。

2 主要用途及适用范围

煤矿加固煤岩体用聚氨酯材料主要用于井下破碎煤岩体注浆加固，该材料能快速有效地提高煤岩体的承载能力，保障回采安全性。主要用于以下几个方面：

① 巷道破碎顶板及帮壁加固；

② 采掘工作面煤壁片帮冒顶超前处理；

③ 松软煤层巷道顶板、断层、破碎带、陷落柱的超前加固；

④ 石门揭煤、撤架通道及薄煤柱加固等。

3 产品特点

煤矿加固煤岩体用聚氨酯材料具有以下特点：

① 粘度低、渗透性强；

② 强度高、韧性及变形性好；

③ 粘接性强且持久、施工快捷简单方便；

④ 阻燃性能好

4 主要技术指标

煤矿加固煤岩体用聚氨酯材料的主要技术指标见下表：

表 1 基本性能

基本成份	A 料	B料
外观	淡黄色液体	棕褐色液体
粘度（mPa•s，23±2℃）	200~600	200~600
密度（g/cm3，23±2℃）	1.0~1.3	1.0~1.3
PH值	5.0-7.0	4.0-7.0
混合比例（体积比）	1:1
闪点（℃）	≥120
有害物质限量	满足GB 18583中溶剂型其他胶粘剂部分的相关标准，苯含量≤0.5g/kg、甲苯二异氰酸酯含量≤10g/kg
腐蚀性	基本无腐蚀或轻度腐蚀

表 2 技术性能

项目			指标
固化时间，s			40-150
膨胀倍数，倍			≥1.0
最高反应温度，℃			≤100
抗压强度，MPa			≥40
抗拉强度，MPa			≥5
抗剪强度，MPa			≥15
粘接强度，MPa			≥3.0
氧指数（%）			≥28
抗老化性能（80℃±2℃；168h）			表面无变化，抗压强度损失≤5%
阻燃性能	酒精喷灯燃烧试验	有焰燃烧时间最大值，s	≤10
		无焰燃烧时间最大值，s	≤30
		最大火焰扩展长度，mm	≤280
	酒精灯燃烧试验	有焰燃烧时间最大值，s	≤12
		无焰燃烧时间最大值，s	≤60
		最大火焰扩展长度，mm	≤250

首页

关于我们

产品中心

客户案例

服务支持

新闻资讯

加入我们

联系我们

products display

产品中心

聚氨酯加固
