产品中心

硅酸盐加固

更新时间：2023-04-12

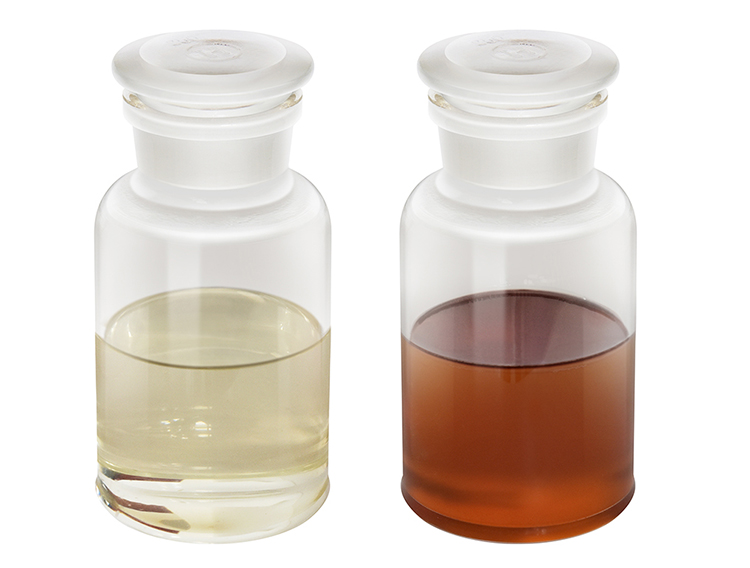

JG PU·SixOy型煤矿加固煤岩体用硅酸盐改性聚氨酯材料由 A 组份、B 组份组成，A 组份是无色的液体，为无机有机高分子混合物，该材料主要成分为硅酸钠；B 组份是一种棕褐色的液体，为纯有机高分子混合物，该材料主要成分为聚合 MDI。

7*24小时咨询电话

18168690397

产品详情

1 产品简介

JG PU·SixOy型煤矿加固煤岩体用硅酸盐改性聚氨酯材料由 A 组份、B 组份组成，A 组份是无色的液体，为无机有机高分子混合物，该材料主要成分为硅酸钠；B 组份是一种棕褐色的液体，为纯有机高分子混合物，该材料主要成分为聚合 MDI。A 组份、B 组份按体积比 1:1 混合固化后生成的固结体具有力学性能高的特点，可有效将原来松散、破碎、不连续的煤岩体胶结成连续、完整的固结体，能快速有效地解决片帮及冒顶问题，改变煤岩体应力分布情况，提高煤岩体承重能力。

2 主要用途及适用范围

煤矿加固煤岩体用硅酸盐改性聚氨酯材料主要用于井下破碎煤岩体注浆加固，该材料能快速有效地提高煤岩体的承载能力。主要用于以下几个方面：

① 巷道破碎顶板及帮壁加固；

② 采掘工作面煤壁片帮冒顶超前处理；

③ 松软煤层巷道顶板、断层、破碎带、陷落柱的超前加固；

④ 石门揭煤、撤架通道及薄煤柱加固等。

3 产品特点

煤矿加固煤岩体用硅酸盐改性聚氨酯材料具有以下特点：

① 粘度低、渗透性强；

② 强度高、韧性及变形性好；

③ 粘接性强且持久、施工快捷简单方便；

④ 反应温度低、不与水反应；

⑤ 阻燃性能极好

4 主要技术指标

煤矿加固煤岩体用硅酸盐改性聚氨酯材料的主要技术指标见下表：

表 1 基本性能

基本成份	A 料	B料
外观	无色液体	棕褐色液体
粘度（mPa•s，23±2℃）	300~600	200~600
密度（g/cm3，23±2℃）	1.3-1.6	1.0-1.3
PH值	10.0-13.0	4.0-7.0
混合比例（体积比）	1:1
闪点（℃）	≥120
有害物质限量	满足GB 18583中溶剂型其他胶粘剂部分的相关标准，苯含量≤0.5g/kg、甲苯二异氰酸酯含量≤10g/kg
腐蚀性	基本无腐蚀或轻度腐蚀

表 2 技术性能

项目			指标
固化时间，s			60-150
膨胀倍数，倍			≥1.0
最高反应温度，℃			≤100
抗压强度，MPa			≥40
抗拉强度，MPa			≥5
抗剪强度，MPa			≥15
粘接强度，MPa			≥3.0
氧指数（%）			≥28
抗老化性能（80℃±2℃；168h）			表面无变化，抗压强度损失≤5%
阻燃性能	酒精喷灯燃烧试验	有焰燃烧时间最大值，s	≤10
		无焰燃烧时间最大值，s	≤30
		最大火焰扩展长度，mm	≤280
	酒精灯燃烧试验	有焰燃烧时间最大值，s	≤12
		无焰燃烧时间最大值，s	≤60
		最大火焰扩展长度，mm	≤250

首页

关于我们

产品中心

客户案例

服务支持

新闻资讯

加入我们

联系我们

products display

产品中心

硅酸盐加固
